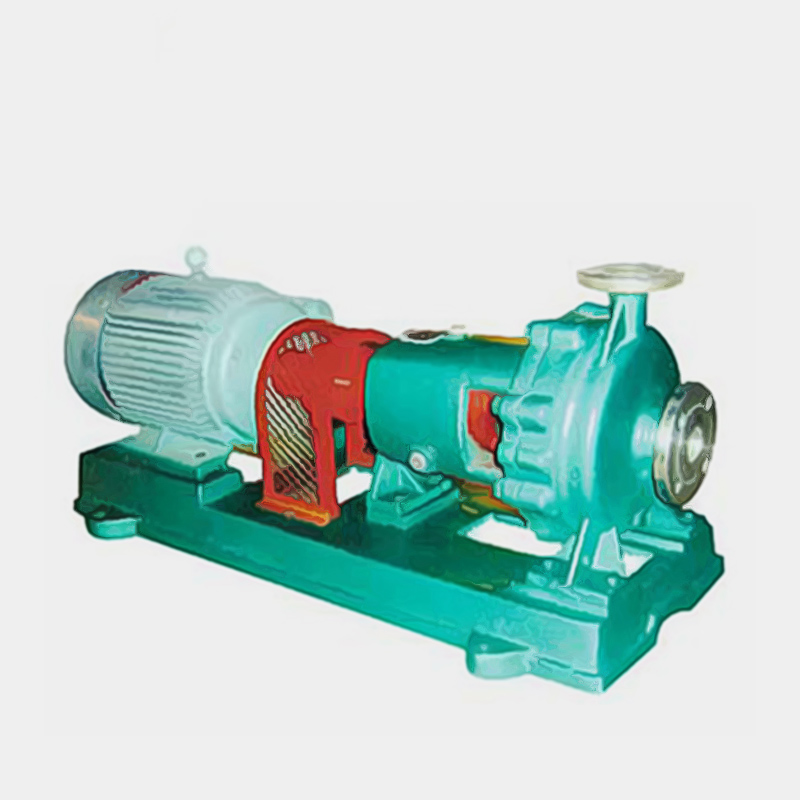

YL型壓濾機泵
YL系列壓濾機專用泵是在同類進口設備的基礎上，結合國內壓濾機的使用特點和要求，引進、消化、吸收德國先進技術開發而成的臥式單級單吸離心泵，是與壓濾機配套的一種理想的專用設備，徹底解決了一般離心泵和容積式泵配用在壓濾機上壓力不足，密封易損壞，零部件壽命短等弊端。
概述
完全圍繞壓濾機所輸送介質的工況條件、使用要求等因素所設計。葉輪采用后開式、流道寬、不易堵塞，抗結晶、耐顆粒；密封形式采用德國先進的機械密封技術，密封端面為優質整體硬質合金、耐磨、耐腐蝕性能好；懸架部件采用三只進口軸承，懸架部件長，因此該泵運轉平穩、噪音低、密封效果好，維修方便，使用壽命長，適合于各種壓濾機的配套使用。
我公司根據壓濾機輸送介質的不同，生產不同材質的壓濾機專用泵，材料有：304、304L,316L、904L、雙相不銹鋼、F46、氟塑料合金、UHMWPE等材料
應用范圍
流量（Q）：1.6-400m3/h 揚程（H）：5-125M 工作壓力（P）：≤2.4MPa 溫度：0-150℃
結構簡圖
型號意義
性能參數表
泵型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||||||
流量 m3/h | 揚程 m | 效率 % | 泵最大排出壓力 MPa | 配用功率 KW | 流量 m3/h | 揚程 m | 效率 % | 泵最大排出壓力 MPa | 配用功率 KW | |
YL25-25-125 | 3.2 | 20 | 53 | 0.23 | 1.1 | 1.6 | 5 | 45 | 0.06 | 0.55 |
YL25-25-160 | 3.2 | 32 | 46 | 0.35 | 2.2 | 1.6 | 8 | 40 | 0.086 | 0.55 |
YL25-25-200 | 3.2 | 50 | 38 | 0.52 | 4 | 1.6 | 12.5 | 33 | 0.13 | 0.75 |
YL25-25-250 | 3.2 | 80 | 33 | 0.82 | 5.5 | 1.6 | 20 | 27 | 0.21 | 1.5 |
YL40-32-125 | 6.3 | 20 | 52 | 0.23 | 2.2 | 3.2 | 5 | 46 | 0.06 | 0.55 |
YL40-32-160 | 6.3 | 32 | 47 | 0.35 | 3 | 3.2 | 8 | 42 | 0.09 | 0.75 |
YL40-32-200 | 6.3 | 50 | 38 | 0.52 | 5.5 | 3.2 | 12.5 | 38 | 0.13 | 0.75 |
YL40-32-250 | 6.3 | 80 | 32 | 0.82 | 7.5 | 3.2 | 20 | 35 | 0.21 | 1.5 |
YL50-32-125 | 12.5 | 20 | 51 | 0.23 | 3 | 6.3 | 5 | 45 | 0.06 | 0.55 |
YL50-32-160 | 12.5 | 32 | 46 | 0.35 | 4 | 6.3 | 8 | 40 | 1.09 | 0.75 |
YL50-32-200 | 12.5 | 50 | 39 | 0.52 | 7.5 | 6.3 | 12.5 | 33 | 0.13 | 1.1 |
YL50-32-250 | 12.5 | 80 | 33 | 0.82 | 15 | 6.3 | 20 | 27 | 0.21 | 2.2 |
YL65-50-125 | 25 | 20 | 62 | 0.23 | 3 | 12.5 | 5 | 55 | 0.06 | 0.55 |
YL65-50-160 | 25 | 32 | 57 | 0.35 | 5.5 | 12.5 | 8 | 51 | 0.09 | 1.1 |
YL65-40-200 | 25 | 50 | 52 | 0.52 | 11 | 12.5 | 12.5 | 46 | 0.13 | 1.5 |
YL65-40-250 | 25 | 80 | 46 | 0.82 | 18.5 | 12.5 | 20 | 39 | 0.21 | 3 |
YL65-40-315 | 25 | 125 | 39 | 1.28 | 30 | 12.5 | 32 | 33 | 0.33 | 5.5 |
YL80-65-125 | 50 | 20 | 69 | 0.23 | 5.5 | 25 | 5 | 64 | 0.06 | 1.1 |
YL80-65-160 | 50 | 32 | 67 | 0.35 | 11 | 25 | 8 | 62 | 0.09 | 1.5 |
YL80-50-200 | 50 | 50 | 63 | 0.52 | 15 | 25 | 12.5 | 57 | 0.13 | 2.2 |
YL80-50-250 | 50 | 80 | 57 | 0.82 | 30 | 25 | 20 | 53 | 0.21 | 4 |
YL80-50-315 | 50 | 125 | 48 | 1.28 | 45 | 25 | 32 | 43 | 0.33 | 7.5 |
YL100-80-125 | 100 | 20 | 77 | 0.23 | 11 | 50 | 5 | 73 | 0.06 | 1.5 |
YL100-80-160 | 100 | 32 | 73 | 0.35 | 15 | 50 | 8 | 72 | 0.09 | 3 |
YL100-65-200 | 100 | 50 | 72 | 0.55 | 30 | 50 | 12.5 | 68 | 0.13 | 4 |
YL100-65-250 | 100 | 80 | 68 | 0.86 | 55 | 50 | 20 | 65 | 0.21 | 5.5 |
YL100-65-315 | 50 | 32 | 58 | 0.33 | 11 | |||||
YL125-100-200 | 200 | 50 | 77 | 0.55 | 45 | 100 | 12.5 | 72 | 0.13 | 7.5 |
適用范圍
故障原因與解決方案
壓濾機泵的使用特點是進料開始時的流量大揚程低，到后期是小流量高揚程，對泵的要求較高。對于壓濾機進料泵的安裝及使用需注意。
壓濾機泵安裝注意點：
1.泵的進出口應安裝閥門及橡膠抗震節（管道補償器）以方便檢修。
2.在泵的安裝順序上，要先安裝進出口管路，再固定地腳螺栓，防止連接管路時對泵產生拉伸性應力，損壞機泵。
3.出口管路距離長或壓濾機泵安裝位置高，應在泵出口處安裝止回閥，以防停車時出口高壓水錘對泵產生破壞力和回流導致的葉輪反轉。
4.泵的進出口管路的配置：為減少管道流阻、提高管道的輸送效率，泵進、出口管徑應大于泵進、出口口徑。
5.為了更能直觀看到泵的運行情況，應在泵的出口安裝壓力表，位于泵出口第一個閥門與泵出口之間的直段管線上。
6.泵的進出口管路應設重力支撐系統，泵不能承受管道重量。
7.回流管的設置：壓濾機泵在正常工作狀態下，當泵達到一定壓力，流量小于額定流量的30%時，必須打開回流管上的閥門進行分流，這樣既能穩住壓濾機內的壓力，同時又能確保泵腔內的物料始終保持含有一定水分的液體狀態。否則，壓濾機內的壓力下降，泵腔中的物料由于憋壓，在離心力的作用下使物料甩干，增大了物料與泵的摩擦，縮短泵的使用壽命。
